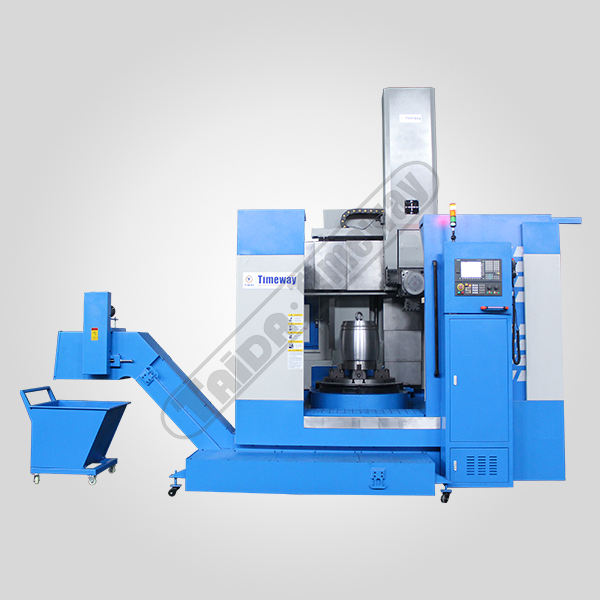

VLK800E
Taida Timeway
Introducción del producto:
1. El torno vertical de doble columna CNC de la serie está diseñado mediante la absorción de técnicas modernas de diseño y fabricación avanzadas y el uso del método de diseño de optimización CAD, el último concepto de diseño y el equipamiento de características avanzadas nacionales y extranjeras.
2. Obtenga un corte fuerte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la alta rigidez dinámica y estática de la máquina, toda la seguridad y estabilidad del movimiento, larga vida útil y alta eficiencia de procesamiento.
3. La máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, procesando piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos.
4. La máquina puede completar el proceso de desbaste y terminar de girar el cilindro interior y exterior, la superficie del cono interior y exterior, la superficie plana, la superficie del arco circular y el ranurado.
5. La máquina se compone principalmente de columna, mesa de trabajo, viga, poste de herramientas vertical, caja de engranajes de transmisión principal, mecanismo de elevación de viga, mecanismo de alimentación de poste de herramienta vertical, dispositivo de protección de guía de viga, caja completa de la máquina, sistema eléctrico, sistema hidráulico, sistema de enfriamiento etc.
Características de la estructura del producto:
1. La columna adopta el diseño de optimización de la estructura tipo caja y un refuerzo de diseño razonable, para obtener una buena estabilidad térmica, alta resistencia y alta rigidez. La guía de la columna adopta el rectificado después del enfriamiento rápido, para mejorar la resistencia al desgaste y prolongar la vida útil. Las guías adoptan una cubierta de sellado de acero inoxidable para proteger y reducir la tasa de corrosión.
2. La base de la mesa de trabajo adopta material de hierro fundido de alta resistencia y alta rigidez, para mejorar la estabilidad y absorber las vibraciones. Estructura simétrica térmica única, supera el efecto de aumento de temperatura del husillo en la precisión de mecanizado.
3. El husillo está equipado con un codificador de husillo, para realizar un corte de velocidad lineal constante. Mesa de trabajo y base de mesa de trabajo y separación del motor, basándose en la transmisión por correa tipo V, máx. El límite reduce la vibración del calor del motor y afecta directamente la precisión del mecanizado.
4. La guía de la viga tiene una resistencia al desgaste muy alta después del temple y la molienda, para garantizar una estabilidad a largo plazo y una alta precisión de procesamiento. El ancho de la guía horizontal grande con una estructura de guía amplia, el tornillo de bola en el medio del riel guía resuelve completamente el problema del par motor, la guía adopta el riel guía paster, buen rendimiento sísmico, gran capacidad de carga, disminuye el coeficiente de fricción. La elevación de la viga adopta dos puntos de sujeción, para garantizar la precisión de la viga de elevación.
5. La mesa de trabajo utiliza una estructura de husillo de tipo fijo, alta rigidez, alta precisión y corta, el husillo está equipado con un rodamiento de bolas de empuje de alta precisión y un rodamiento de rodillos cilíndricos cortos de doble hilera. La estructura compacta, al mismo tiempo soporta la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga, la deformación elástica es pequeña, mejoró la precisión de la rotación de la mesa de trabajo y la capacidad de carga.
6. Unidad de alimentación: la alimentación horizontal del poste de herramientas (eje X) y la alimentación vertical del ariete (eje Z) son accionadas por un servomotor de CA a través del tornillo de bola de accionamiento del reductor de engranajes, el reductor y el tornillo a través de la conexión de acoplamiento flexible, alta transmisión eficiencia, pequeño error de transmisión, alta precisión de transmisión.
7. La transmisión principal adopta una transmisión por engranajes, los engranajes adoptan un material de alta resistencia y un proceso de enfriamiento y rectificado, por lo que puede obtener una fuerza de corte de alta velocidad, alta precisión y velocidad de transmisión, y reducir la vibración y el ruido de la transmisión. La transmisión principal está controlada por un servomotor de husillo horizontal, puede realizar cuatro cambios de velocidad continua, es adecuada para procesar todas las piezas de trabajo de material, para realizar un cambio de velocidad amplio del husillo y un corte pesado de gran par, cumple con el corte pesado y de baja velocidad para piezas de gran diámetro, y corte de alta velocidad para piezas de menor diámetro. Los engranajes grandes adoptan acero aleado de alta calidad, a través del tratamiento de enfriamiento y siendo rectificado por una máquina rectificadora de engranajes de alta precisión, para reducir el ruido del funcionamiento del husillo.
8. Poste de herramientas eléctricas de cuatro estaciones: alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable. El exclusivo soporte de corte de cola de milano, posicionamiento más preciso, mayor fuerza de sujeción.
9. Armario eléctrico colocado directamente dentro de la columna, por lo que la estructura es más compacta, ahorra espacio. Hermosa apariencia, marcado de cables claro y completo, cableado y ordenado; La conexión del armario eléctrico a la cama adopta la conexión de cable especial. El gabinete eléctrico está equipado con aire acondicionado, seguridad y estándar, para garantizar la temperatura constante del controlador, la estabilidad del controlador.
10. El enfriador de aceite preciso puede evitar la deformación térmica de la máquina herramienta, una presión de aceite estable, evitar golpes de aceite, mejorar la precisión del procesamiento, reducir el error de la acción mecánica, reducir los costos de mantenimiento de la máquina herramienta a través del enfriamiento del aceite hidráulico de la máquina herramienta.
11. La guía y el tornillo adoptan lubricación centralizada, usan una estación de lubricación automática establecida, a través del control del sistema eléctrico pueden todos los puntos de lubricación para cuantitativos regularmente, la operación de lubricación es más simple.
Introducción del producto:
1. El torno vertical de doble columna CNC de la serie está diseñado mediante la absorción de técnicas modernas de diseño y fabricación avanzadas y el uso del método de diseño de optimización CAD, el último concepto de diseño y el equipamiento de características avanzadas nacionales y extranjeras.
2. Obtenga un corte fuerte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la alta rigidez dinámica y estática de la máquina, toda la seguridad y estabilidad del movimiento, larga vida útil y alta eficiencia de procesamiento.
3. La máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, procesando piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos.
4. La máquina puede completar el proceso de desbaste y terminar de girar el cilindro interior y exterior, la superficie del cono interior y exterior, la superficie plana, la superficie del arco circular y el ranurado.
5. La máquina se compone principalmente de columna, mesa de trabajo, viga, poste de herramientas vertical, caja de engranajes de transmisión principal, mecanismo de elevación de viga, mecanismo de alimentación de poste de herramienta vertical, dispositivo de protección de guía de viga, caja completa de la máquina, sistema eléctrico, sistema hidráulico, sistema de enfriamiento etc.
Características de la estructura del producto:
1. La columna adopta el diseño de optimización de la estructura tipo caja y un refuerzo de diseño razonable, para obtener una buena estabilidad térmica, alta resistencia y alta rigidez. La guía de la columna adopta el rectificado después del enfriamiento rápido, para mejorar la resistencia al desgaste y prolongar la vida útil. Las guías adoptan una cubierta de sellado de acero inoxidable para proteger y reducir la tasa de corrosión.
2. La base de la mesa de trabajo adopta material de hierro fundido de alta resistencia y alta rigidez, para mejorar la estabilidad y absorber las vibraciones. Estructura simétrica térmica única, supera el efecto de aumento de temperatura del husillo en la precisión de mecanizado.
3. El husillo está equipado con un codificador de husillo, para realizar un corte de velocidad lineal constante. Mesa de trabajo y base de mesa de trabajo y separación del motor, basándose en la transmisión por correa tipo V, máx. El límite reduce la vibración del calor del motor y afecta directamente la precisión del mecanizado.
4. La guía de la viga tiene una resistencia al desgaste muy alta después del temple y la molienda, para garantizar una estabilidad a largo plazo y una alta precisión de procesamiento. El ancho de la guía horizontal grande con una estructura de guía amplia, el tornillo de bola en el medio del riel guía resuelve completamente el problema del par motor, la guía adopta el riel guía paster, buen rendimiento sísmico, gran capacidad de carga, disminuye el coeficiente de fricción. La elevación de la viga adopta dos puntos de sujeción, para garantizar la precisión de la viga de elevación.
5. La mesa de trabajo utiliza una estructura de husillo de tipo fijo, alta rigidez, alta precisión y corta, el husillo está equipado con un rodamiento de bolas de empuje de alta precisión y un rodamiento de rodillos cilíndricos cortos de doble hilera. La estructura compacta, al mismo tiempo soporta la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga, la deformación elástica es pequeña, mejoró la precisión de la rotación de la mesa de trabajo y la capacidad de carga.
6. Unidad de alimentación: la alimentación horizontal del poste de herramientas (eje X) y la alimentación vertical del ariete (eje Z) son accionadas por un servomotor de CA a través del tornillo de bola de accionamiento del reductor de engranajes, el reductor y el tornillo a través de la conexión de acoplamiento flexible, alta transmisión eficiencia, pequeño error de transmisión, alta precisión de transmisión.
7. La transmisión principal adopta una transmisión por engranajes, los engranajes adoptan un material de alta resistencia y un proceso de enfriamiento y rectificado, por lo que puede obtener una fuerza de corte de alta velocidad, alta precisión y velocidad de transmisión, y reducir la vibración y el ruido de la transmisión. La transmisión principal está controlada por un servomotor de husillo horizontal, puede realizar cuatro cambios de velocidad continua, es adecuada para procesar todas las piezas de trabajo de material, para realizar un cambio de velocidad amplio del husillo y un corte pesado de gran par, cumple con el corte pesado y de baja velocidad para piezas de gran diámetro, y corte de alta velocidad para piezas de menor diámetro. Los engranajes grandes adoptan acero aleado de alta calidad, a través del tratamiento de enfriamiento y siendo rectificado por una máquina rectificadora de engranajes de alta precisión, para reducir el ruido del funcionamiento del husillo.
8. Poste de herramientas eléctricas de cuatro estaciones: alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable. El exclusivo soporte de corte de cola de milano, posicionamiento más preciso, mayor fuerza de sujeción.
9. Armario eléctrico colocado directamente dentro de la columna, por lo que la estructura es más compacta, ahorra espacio. Hermosa apariencia, marcado de cables claro y completo, cableado y ordenado; La conexión del armario eléctrico a la cama adopta la conexión de cable especial. El gabinete eléctrico está equipado con aire acondicionado, seguridad y estándar, para garantizar la temperatura constante del controlador, la estabilidad del controlador.
10. El enfriador de aceite preciso puede evitar la deformación térmica de la máquina herramienta, una presión de aceite estable, evitar golpes de aceite, mejorar la precisión del procesamiento, reducir el error de la acción mecánica, reducir los costos de mantenimiento de la máquina herramienta a través del enfriamiento del aceite hidráulico de la máquina herramienta.
11. La guía y el tornillo adoptan lubricación centralizada, usan una estación de lubricación automática establecida, a través del control del sistema eléctrico pueden todos los puntos de lubricación para cuantitativos regularmente, la operación de lubricación es más simple.
