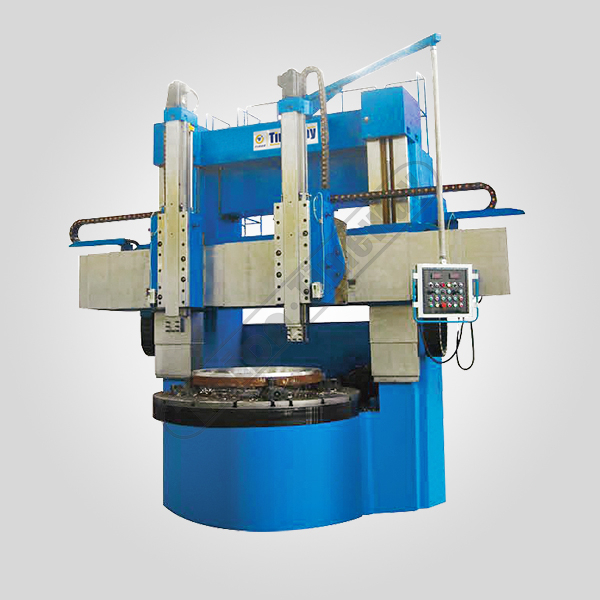

VDL2500E
Taida Timeway Timac
Rendimiento y característica
1. Las máquinas herramienta son adecuadas para motores, turbinas de agua, aviación, maquinaria minera, metalurgia y maquinaria común, y se utilizan para el mecanizado en bruto y acabado de cilindros internos y externos, superficies cónicas, superficies de extremo y ranurado.
2. La parte de la base es una estructura de fundición completa, utilizando material de hierro fundido de alta resistencia y bajo estrés, recocido después del moldeo, tratamiento de envejecimiento después del mecanizado en bruto. El riel de guía de columna adopta el procesamiento de rectificado, la guía de haz y la guía de ram adoptan el procesamiento de rectificado después del enfriamiento de frecuencia intermedia.
3. La transmisión principal es impulsada por un motor de CA, el cambio de velocidad del impulsor principal con 16 pasos es controlado por válvulas solenoides. Todos los engranajes en la caja de engranajes adoptan un proceso de enfriamiento de alta frecuencia. La mesa de trabajo puede adoptar deslizamiento, presión estática y guía de rodadura.
4. La alimentación horizontal y vertical del poste de herramientas vertical utiliza el servomotor accionado por husillo de bolas, accionado por bu AC, para realizar la automatización. El poste de herramientas izquierdo y derecho adopta un equilibrio hidráulico, utilizando una guía deslizante en dirección horizontal y vertical, y la cinta guía pega con una correa suave de PTFE de alta resistencia.
5. El sistema hidráulico está equipado con un dispositivo de transmisión de tráfico alemán, para garantizar la estabilidad del flujo de aceite para la lubricación del banco de trabajo.
6. La máquina utiliza control PLC, alta confiabilidad, cableado eléctrico de acuerdo con la ejecución del proceso.
7. Hermosa apariencia, amabilidad, operación conveniente y mantenimiento.
8. De acuerdo con los requisitos del cliente, podemos proporcionar cabezal de rectificado de husillo motorizado, dispositivo de enfriamiento, DRO, etc.
9. Equipado con sistema CNC de acuerdo a las necesidades del cliente.
10. Adoptar productos chinos de calidad famosa.
Rendimiento y característica
1. Las máquinas herramienta son adecuadas para motores, turbinas de agua, aviación, maquinaria minera, metalurgia y maquinaria común, y se utilizan para el mecanizado en bruto y acabado de cilindros internos y externos, superficies cónicas, superficies de extremo y ranurado.
2. La parte de la base es una estructura de fundición completa, utilizando material de hierro fundido de alta resistencia y bajo estrés, recocido después del moldeo, tratamiento de envejecimiento después del mecanizado en bruto. El riel de guía de columna adopta el procesamiento de rectificado, la guía de haz y la guía de ram adoptan el procesamiento de rectificado después del enfriamiento de frecuencia intermedia.
3. La transmisión principal es impulsada por un motor de CA, el cambio de velocidad del impulsor principal con 16 pasos es controlado por válvulas solenoides. Todos los engranajes en la caja de engranajes adoptan un proceso de enfriamiento de alta frecuencia. La mesa de trabajo puede adoptar deslizamiento, presión estática y guía de rodadura.
4. La alimentación horizontal y vertical del poste de herramientas vertical utiliza el servomotor accionado por husillo de bolas, accionado por bu AC, para realizar la automatización. El poste de herramientas izquierdo y derecho adopta un equilibrio hidráulico, utilizando una guía deslizante en dirección horizontal y vertical, y la cinta guía pega con una correa suave de PTFE de alta resistencia.
5. El sistema hidráulico está equipado con un dispositivo de transmisión de tráfico alemán, para garantizar la estabilidad del flujo de aceite para la lubricación del banco de trabajo.
6. La máquina utiliza control PLC, alta confiabilidad, cableado eléctrico de acuerdo con la ejecución del proceso.
7. Hermosa apariencia, amabilidad, operación conveniente y mantenimiento.
8. De acuerdo con los requisitos del cliente, podemos proporcionar cabezal de rectificado de husillo motorizado, dispositivo de enfriamiento, DRO, etc.
9. Equipado con sistema CNC de acuerdo a las necesidades del cliente.
10. Adoptar productos chinos de calidad famosa.
Especificaciones | Unidad | VDL2500E | VDL3150E | VDL3500E | VDL4000E |
Max. diámetro de giro | mm | 2500 | 3150 | 3500 | 4000 |
Max. altura de la pieza de trabajo | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000 |
Max. peso de la pieza de trabajo | t | 16/12 | 16/12 | 16/12 | 16/12 |
Diámetro de la mesa de trabajo | mm | 2250 | 2500/2830 | 2830/3150 | 3150/3600 |
Max. fuerza de corte del poste de herramientas | KN | 35 (derecha) / 30 (izquierda) | 35 (derecha) / 30 (izquierda) | 35 (derecha) / 30 (izquierda) | 35 (derecha) / 30 (izquierda) |
Max. par de la mesa de trabajo | KN.m | 63 | 63 | 63 | 63 |
Velocidad de la mesa de trabajo | rpm | 2-63 (16) | 2-63 (16) | 2-63 (16) | 2-63 (16) |
Rango de velocidad de alimentación de la herramienta de poste (sin escalones) | mm / min | 0.2-500 | 0.2-500 | 0.2-500 | 0.2-500 |
Velocidad de alimentación rápida de la herramienta de poste | mm / min | 3000 | 3000 | 3000 | 3000 |
Ángulo giratorio del poste de herramientas | ° | ± 30 ° | ± 30 ° | ± 30 ° | ± 30 ° |
Recorrido cruzado del poste de herramientas | mm | 1400 | 1730 | 1920 | 2165 |
Recorrido vertical del carnero | mm | 1000/1250 | 1000/1250 | 1000/1250 | 1000/1250 |
Sección de mango de herramienta | mm | 40x50 | 40x50 | 40x50 | 40x50 |
Potencia del motor principal | kw | 55 | 55 | 55 | 55 |
Tipo de guía de mesa de trabajo | - | Presión dinámica / rodando | Presión dinámica / rodando | Presión dinámica / rodando | Presión dinámica / rodando |
Tipo de guía de herramientas | - | corredizo | corredizo | corredizo | corredizo |
Peso de la máquina | montones | 32,4 / 34,4 / 36,5 | 36/37/38 | 40,1 / 42,2 / 44,4 | 42/44 |
Dimensiones de la máquina (LxWxH) | cm | 504x440x620 | 639x465x560 | 746x540x620 | 795x752x620 |
